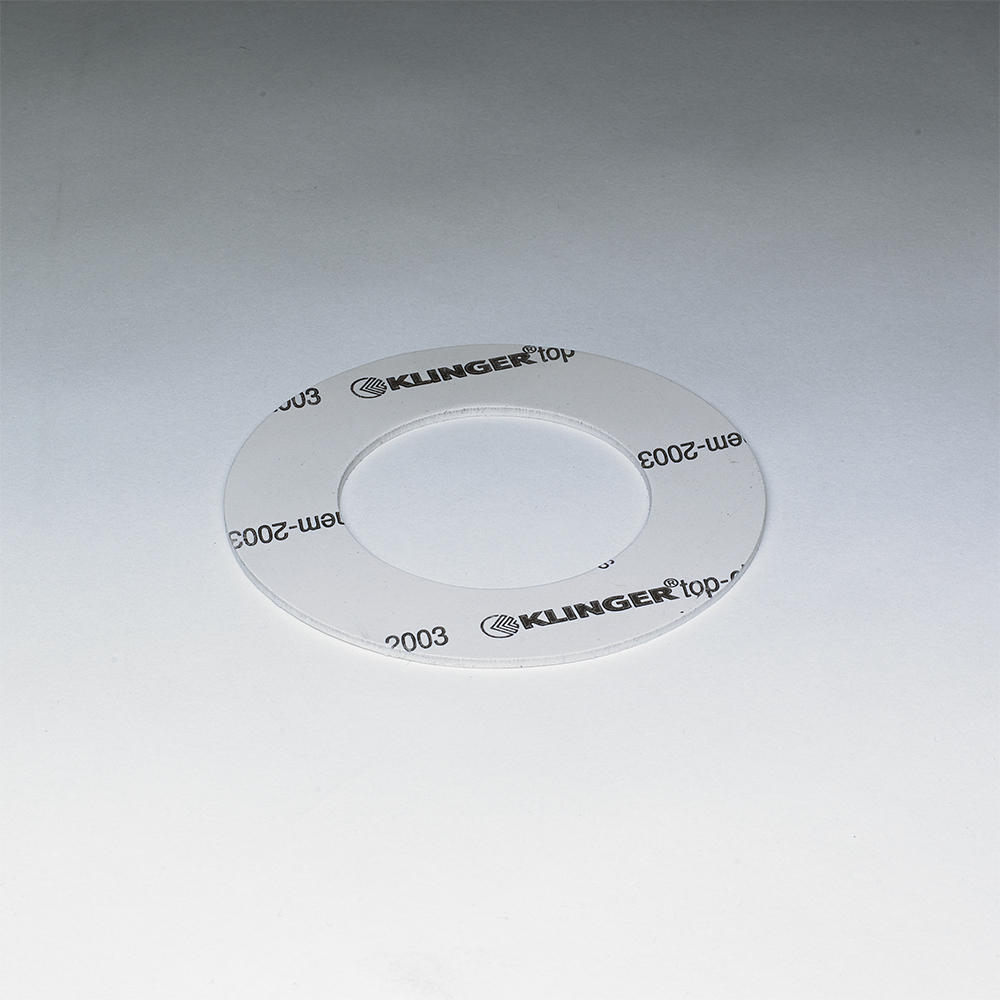

Klinger top-chem 2003

Hem » Klinger top-chem 2003
Kemisk modifierad PTFE för tätning i lägre tryck.

Klinger® Top-Chem 2003 är en mjuk, kemiskt modifierad PTFE. Det har förhållandevis låg densitet och hög kompressibilitet, vilket ger god täthet även vid lägre yttrycksbelastningar.

Materialet har egenskaper liknande Top-Chem 2000 samt 2005 men med lägre mekanisk motståndskraft vid högre temperaturer. Det klarar arbetstemperaturer från -196° till +200°C och har FDA-godkännande för livsmedel samt BAM-certifikat.
FÖRDELAR / EGENSKAPER
- Lämplig för låga temperaturer och stora tätningsytor
- Utmärkt för alla typer av aggressiva media
- FDA-godkänd för livsmedel och läkemedel
- Bibehållen återfjädring = ingen efterdragning behövs
- Åldras inte
- Mycket bra anpassning mot dåliga flänsytor
- Hög gastäthet vid låga åtdragningsmoment
- Modifierad PTFE.
- Tryck: 60 bar
- Temperatur: -200 - +200°C
BESTÄNDIGHETER
- Hög gastäthet
- Höga tryck
- Kemikalieresistens
- Kliniska miljöer
- Mättad ånga
- Oljor & fetter
- Väder & ozon
- Vatten & hydrolys
DIMENSIONER, STANDARDARK
Storlek: 1500 x 1500 mm
Tjocklek: 1.0 mm, 1.5 mm, 2.0 mm, 3.0 mm
Toleranser: tjocklek ± 10%, längd ± 50 mm, bredd ± 50 mm
Artnr
Beteckning
DN
PN
Ytter Ø
Inner Ø
Tjocklek
510DN010PN40
Q
DN 10
PN 10-40
46
18
1,5
510DN015PN40
Q
DN 15
PN 10-40
51
22
1,5
510DN020PN40
Q
DN 20
PN 10-40
61
27
1,5
510DN025PN40
Q
DN 25
PN 10-40
71
34
1,5
510DN032PN40
Q
DN 32
PN 10-40
82
43
1,5
510DN040PN40
Q
DN 40
PN 10-40
92
49
1,5
510DN050PN40
Q
DN 50
PN 10-40
107
61
1,5
510DN065PN40
Q
DN 65
PN 10-40
127
77
1,5
510DN080PN40
Q
DN 80
PN 10-40
142
89
1,5
510DN100PN16
Q
DN 100
PN 10-16
162
115
1,5
510DN100PN40
Q
DN 100
PN 25-40
168
115
1,5
510DN125PN16
Q
DN 125
PN 10-16
192
141
1,5
510DN125PN40
Q
DN 125
PN 25-40
194
141
1,5
510DN150PN16
Q
DN 150
PN 10-16
218
169
1,5
510DN150PN40
Q
DN 150
PN 25-40
224
169
1,5
510DN200PN16
Q
DN 200
PN 10-16
273
220
1,5
510DN200PN25
Q
DN 200
PN 25
284
220
1,5
510DN200PN40
Q
DN 200
PN 40
290
220
1,5
510DN250PN10
Q
DN 250
PN 10
328
273
1,5
510DN250PN16
Q
DN 250
PN 16
329
273
1,5
510DN250PN25
Q
DN 250
PN 25
340
273
1,5
510DN250PN40
Q
DN 250
PN 40
352
273
1,5
510DN300PN10
Q
DN 300
PN 10
378
324
1,5
510DN300PN16
Q
DN 300
PN 16
384
324
1,5
510DN300PN25
Q
DN 300
PN 25
400
324
1,5
510DN300PN40
Q
DN 300
PN 40
417
324
1,5
510DN350PN10
Q
DN 350
PN 10
428
356
1,5
510DN350PN16
Q
DN 350
PN 16
444
356
1,5
510DN350PN25
Q
DN 350
PN 25
457
356
1,5
510DN350PN40
Q
DN 350
PN 40
474
356
1,5
510DN400PN10
Q
DN 400
PN 10
489
407
1,5
510DN400PN16
Q
DN 400
PN 16
495
407
1,5
510DN400PN25
Q
DN 400
PN 25
514
407
1,5
510DN400PN40
Q
DN 400
PN 40
546
407
1,5
510DN450PN10
Q
DN 450
PN 10
539
458
1,5
510DN450PN16
Q
DN 450
PN 16
555
458
1,5
510DN450PN25
Q
DN 450
PN 25
564
458
1,5
510DN450PN40
Q
DN 450
PN 40
571
458
1,5
510DN500PN10
Q
DN 500
PN 10
594
508
1,5
510DN500PN16
Q
DN 500
PN 16
617
508
1,5
510DN500PN25
Q
DN 500
PN 25
624
508
1,5
510DN500PN40
Q
DN 500
PN 40
628
508
1,5
510DN600PN10
Q
DN 600
PN 10
695
610
1,5
510DN600PN16
Q
DN 600
PN 16
734
610
1,5
510DN600PN25
Q
DN 600
PN 25
731
610
1,5
510DN600PN40
Q
DN 600
PN 40
747
610
1,5
510DN700PN10
Q
DN 700
PN 10
810
712
1,5
510DN700PN16
Q
DN 700
PN 16
804
712
1,5
510DN700PN25
Q
DN 700
PN 25
833
712
1,5
510DN700PN40
Q
DN 700
PN 40
850
720
1,5
510DN800PN10
Q
DN 800
PN 10
917
813
1,5
510DN800PN16
Q
DN 800
PN 16
911
813
1,5
510DN800PN25
Q
DN 800
PN 25
942
813
1,5
510DN800PN40
Q
DN 800
PN 40
970
820
1,5
510DN900PN10
Q
DN 900
PN 10
1017
915
1,5
510DN900PN16
Q
DN 900
PN 16
1011
915
1,5
510DN900PN25
Q
DN 900
PN 25
1042
915
1,5
510DN900PN40
Q
DN 900
PN 40
1080
920
1,5
510DN999PN10
Q
DN 1000
PN 10
1240
1016
1,5
510DN999PN16
Q
DN 1000
PN 16
1280
1016
1,5
510DN999PN25
Q
DN 1000
PN 25
1540
1016
1,5
510DN999PN40
Q
DN 1000
PN 40
1190
1020
1,5
